Name: GEC GEG GEK GEH Mechanical Articulating Joint Rod Berakhir Bantalan
Brand: OEM

GEC GEG GEK GEH Mechanical Articulating Joint Rod Berakhir Bantalan

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Detail produk:

Tempat asal:	Cina
Nama merek:	OEM
Sertifikasi:	ISO 16949

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Dapat dinegosiasikan
Harga:	Negotiation
Kemasan rincian:	Paket standar ekspor kotak kayu
Waktu pengiriman:	10-15 hari kerja
Syarat-syarat pembayaran:	L / C, D / A, D / P, T / T, Western Union, MoneyGram
Menyediakan kemampuan:	1000000 Sepotong / per Bulan

Hubungi sekarang

Detil Deskripsi produk

Nama:	Bantalan Sendi Ujung Batang	Bahan:	Bantalan Baja, Baja Tanpa Baja, Perunggu
Seri:	GE, GEC, GEG, GEEW, GEK, GEH Series	Peringkat presisi:	ABEC-1 / P0, ABEC-3 / P6, ABEC-5 / P5, ABEC-7 / P4
Kandang:	Baja, Kuningan, Nilon	Izin:	C0, C1, C2, C3, C4, C5 dll.
Getaran:	V1, V2, V3
Cahaya Tinggi:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW GEK GEH Batang Sendi Artikulasi Mekanik Artikulasi Berakhir

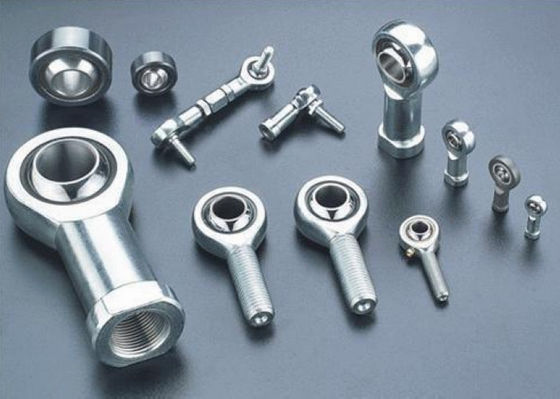

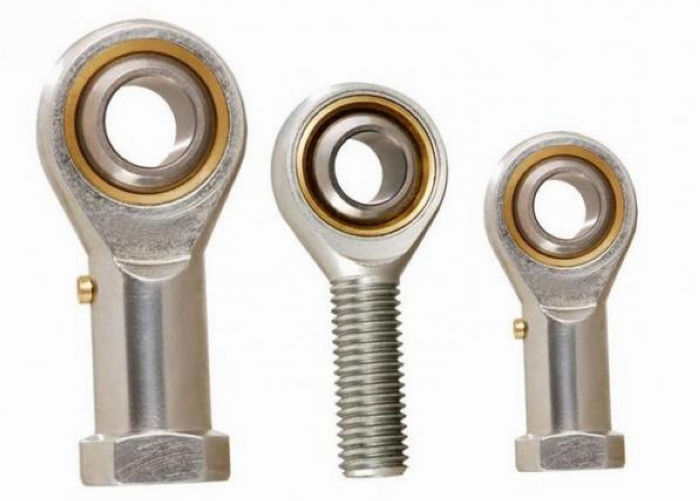

Rod Berakhir adalah sambungan artikulasi mekanis.Sambungan semacam itu digunakan di ujung batang kendali, sambungan kemudi, batang pengikat, atau di mana pun sambungan artikulasi presisi diperlukan, dan di mana ujung clevis (yang membutuhkan kesejajaran 90 derajat yang sempurna antara poros yang terpasang dan komponen kedua) tidak cocok.Bola yang berputar dengan bukaan yang dapat dilalui oleh baut atau perangkat keras lain yang menempel ditekan ke dalam selubung melingkar dengan poros berulir terpasang.Bagian berulir dapat berupa pria atau wanita.Keuntungan sendi hemi adalah bahwa sisipan bola memungkinkan batang atau baut yang melewatinya tidak sejajar hingga derajat tertentu (sudut selain 90 derajat).Tautan yang diakhiri dalam dua sendi hemi memungkinkan ketidaksejajaran poros yang terpasang (yaitu, selain 180 derajat) saat digunakan dalam tegangan.Saat digunakan dalam kompresi, batang tembus dipaksa ke ujung ekstrim rentang misalignment bola mereka, yang memiringkan tautan pada sudut miring.

Toleransi untuk Rod berakhir

1> Toleransi △ dmp dan △ Bs GIR… DO, GAR..DO, GIR… UK, GAR… UK, GIR..UK-2RS, GAR… UK-2RS dan GIHR… DO,
GIHR-K… DO, GIHO-K… DO, GK… DO, GF… DO, GIR..UK-2RS, GAR… UK-2RS sama dengan plain bearing bulat radial
GE ... E, GE ... ES, GE… Inggris, GE… UK-2RS.
2> △ dmp dan △ B dari GIHN-K… LO, GF… LO sama dengan bantalan biasa bulat radial GE… LO.
3> △ dmp dan △ B dari SIBP ... S, SABP ... S, SIZP ... S, SAZP ... S, SAZJ ...- dan SAZJ ... sama dengan dataran bola radial bantalan GEBK ... S.
4> Seri CHS ..., COS ...

d mm		△ dmp um		△ B um
lebih	termasuk	maks	min	maks	min
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> Penyimpangan ketinggian tengah

d mm		△ hs mm		△ h1s mm
lebih	termasuk	maks	min	maks	min
-	6	0.8	-1.2	0.65	-1.05
6	20	0.8	-1.2	0.8	-1.2
20	30	1	-1,7	1	-1,7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2,7	1.8	-2,7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

d mm		Kelompok normal um
lebih	termasuk	min	maks
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… UK, GAR… UK, GIR ... UK-2RS, GAR… UK-2RS

Seri GIR… UK, GAR… UK, GIR ... UK-2RS, GAR… UK-2RS

d mm		Kelompok normal um
lebih	termasuk	min	maks
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ ..., SAZJ ...

Seri SIZJ ..., SAZJ ...

d mm		Kelompok normal um
lebih	termasuk	min	maks
-	8	10	30
8	14	15	60
14	20	40	80

Cocok untuk ujung batang

AAA> Poros pas

Kondisi operasi	Toleransi
Dengan beban tak tentu	n6, p6
Kondisi Normsa	h6, h7

BBB> utas

Benang pria	Benang betina
6g	6j
UNF-2A	UNF-2B

CCC> toleransi diameter poros

diameter poros mm		toleransi diameter poros um
diameter poros mm		h6		H7		n6		p6
lebih	termasuk	Tinggi	rendah	Tinggi	rendah	Tinggi	rendah	Tinggi	rendah
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
