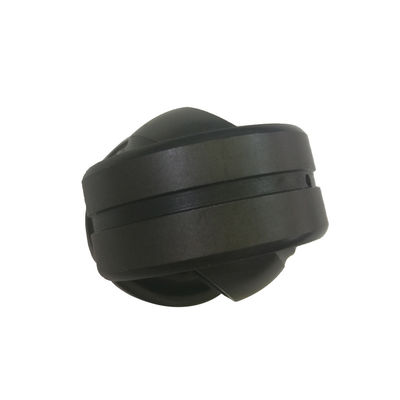

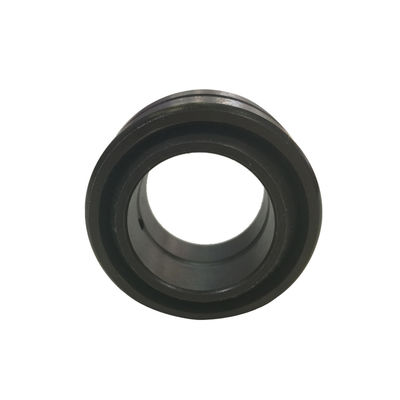

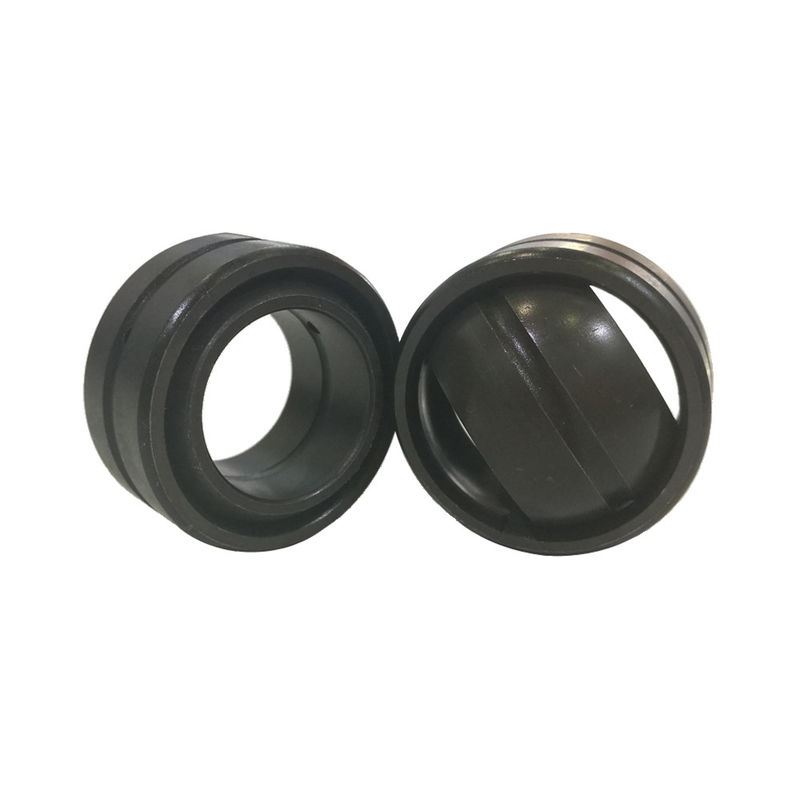

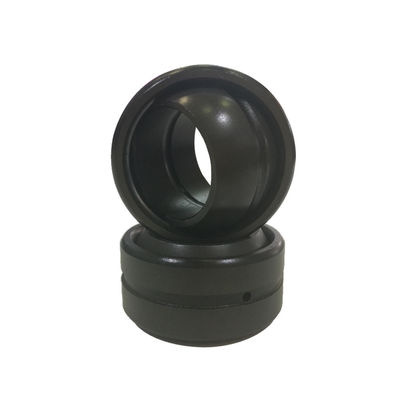

Self Aligning Chrome Steel GE Series Spherical Plain Bearings

Self Aligning Chrome Steel GE Spherical Plain Bearing

Kecepatan Rotasi Tinggi
Ini adalah bantalan geser permukaan bola.
Ini terutama terdiri dari satu cincin internal dengan permukaan bola luar dan satu cincin eksternal dengan permukaan bola bagian dalam.

Kebisingan rendah
Ini dapat menahan beban radial, beban aksial, atau beban gabungan dari gaya radial dan aksial.

Umur Panjang
Kapasitas beban besar, ketahanan benturan yang kuat, ketahanan korosi, anti aus, penyelarasan diri. Pelumasan yang baik, dapat bekerja dengan baik meskipun dipindahkan saat pemasangan.

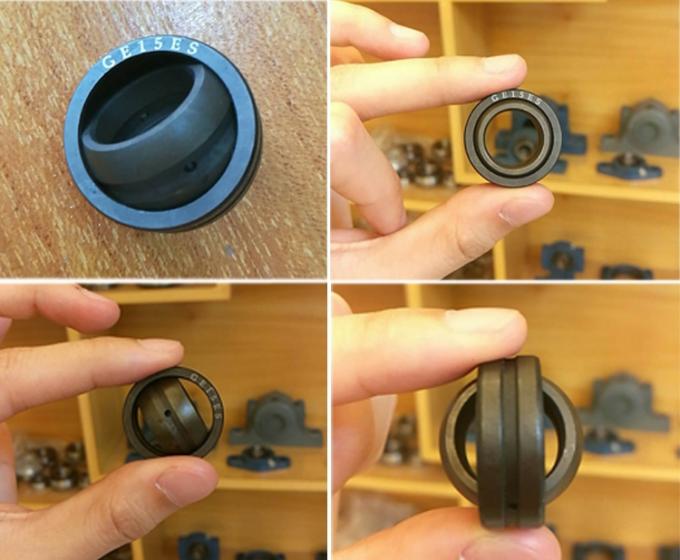

• Dimensi Detail Bantalan Biasa Bulat GE..ES (-2RS) GE Series

• Definisi:

Bantalan biasa bulat radial memiliki cincin bagian dalam dengan permukaan luar cembung bulat dan cincin luar dengan permukaan bagian dalam yang bulat tetapi cekung.Desainnya membuatnya sangat cocok untuk pengaturan bantalan di mana gerakan penyelarasan antara poros dan rumah harus diakomodasi, atau di mana gerakan miring atau miring yang berosilasi atau berulang harus diizinkan pada kecepatan geser yang relatif lambat.Bantalan biasa FSZ radial spherical tersedia dengan kombinasi permukaan kontak geser yang berbeda.Permukaan geser cincin dalam dan luar terbuat dari bahan yang berbeda.Ada dua kelompok utama: bantalan biasa bulat yang membutuhkan perawatan (baja-pada-baja) dan bantalan biasa bulat bebas perawatan.

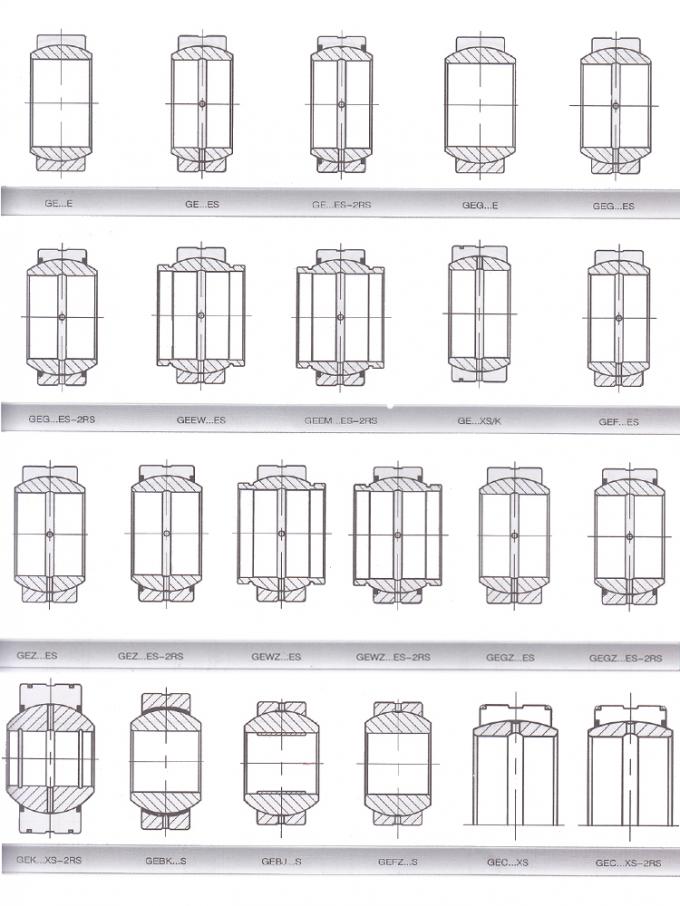

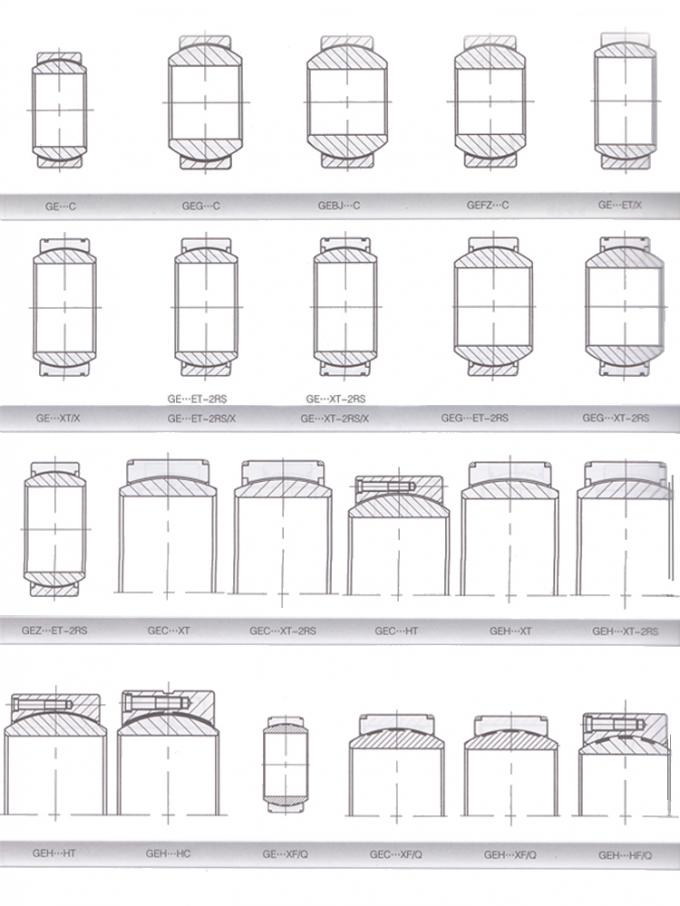

• Jenis Bantalan Biasa Bulat

1. Bantalan biasa bulat yang membutuhkan perawatan (baja-pada-baja): Ini memiliki permukaan kontak geser yang mengeras pada kedua cincin.Permukaan diperlakukan dengan molibdenum disulfida dan fosfat.Ini memiliki karakteristik ketahanan aus dan korosi aus.Bantalan dengan kombinasi permukaan kontak geser ini memerlukan pelumasan ulang secara teratur.Kekuatan tinggi permukaan kontak geser membuat bantalan ini sangat cocok untuk pengaturan bantalan di mana beban berat dari arah bolak-balik, beban kejut atau beban statis yang berat harus diakomodasi.

2. Bantalan biasa bulat bebas perawatan: Ini memiliki tiga kelompok: material komposit baja-pada-PTFE, kain baja-pada-PTFE dan paduan baja-pada-tembaga.Kemampuan dukungan beban dinamis dari bantalan biasa bola kain baja-pada-PTFE lebih tinggi dari pada material komposit baja-pada-PTFE.Mereka memiliki gesekan yang sangat rendah dan dapat dioperasikan tanpa perawatan.Mereka digunakan untuk aplikasi di mana umur bantalan yang lama diperlukan tanpa perawatan, atau di mana kondisi pengoperasian, seperti pelumasan yang tidak memadai atau tidak adanya pelumasan membuat penggunaan bantalan baja-pada-baja tidak disarankan.

• Karakteristik Desain:

Kapasitas muat besar

Resistensi benturan yang kuat

tahan korosi

Tahan aus

Menyelaraskan sendiri

Pelumasan yang baik

Ini dapat bekerja dengan baik meskipun dipindahkan saat mencicil

• Kisaran Suhu Operasi yang Diijinkan:

-50 ℃ ~ + 150 ℃: Material komposit baja-pada-baja FSZ, material komposit baja-pada-PTFE dan bantalan polos bulat radial kain baja-pada-PTFE.

-30 ℃ ~ + 130 ℃: FSZ beairng polos bulat dengan segel

Pada suhu yang lebih tinggi, daya dukung beban akan berkurang.

• Kehidupan Pelayanan:

Masa pakai bantalan biasa bulat yang dioperasikan di bawah kondisi gesekan campuran atau kering ditentukan oleh peningkatan jarak bebas bantalan atau gesekan bantalan yang disebabkan oleh keausan progresif permukaan geser, deformasi plastis dari bahan geser atau kelelahan permukaan geser.Tergantung pada aplikasinya, keausan yang diizinkan atau peningkatan gesekan yang diizinkan akan berbeda.Ini berarti bahwa dalam kondisi operasi yang sama, umur layanan yang dapat diperoleh dalam praktik akan berbeda.

Masa pakai bantalan biasa bulat adalah jumlah gerakan berosilasi, atau jumlah jam operasi yang akan digunakan bantalan sebelum peningkatan yang ditentukan dalam jarak bebas bantalan atau peningkatan gesekan yang ditentukan tercapai.

Umur pelayanan yang efektif adalah umur yang akan dicapai dengan bantalan biasa berbentuk bola pada kondisi operasi sebenarnya.Ini ditentukan oleh besarnya dan jenis beban, tetapi juga oleh beberapa faktor lain, seperti kontaminasi, korosi, beban frekuensi tinggi dan siklus pergerakan, guncangan, dll. Beberapa faktor ini tidak mungkin ditentukan atau hanya dapat ditentukan dengan susah payah .

• Pemasangan

Untuk memudahkan pemasangan, ujung pin atau poros dan tepi lubang rumahan harus memiliki talang timah 10 hingga 20 °.Bantalan dapat lebih mudah didorong ke posisinya dan ada sedikit risiko kerusakan pada permukaan kawin yang disebabkan oleh kemiringan bantalan.

Saat memasang bantalan biasa bulat dengan cincin luar yang retak atau dua bagian, sambungan harus ditempatkan pada posisi 90 ke arah beban utama, jika tidak, masa pakai akan dipersingkat, terutama di bawah beban berat.

• Pelumasan:

Untuk bantalan biasa berbentuk bola yang memerlukan perawatan dari jenis baja-pada-baja, tujuan pelumasan terutama untuk mengurangi keausan, mengurangi gesekan dan mencegah lecet.Juga gemuk berfungsi untuk melindungi bearing dari korosi.Frekuensi pelumasan ulang bantalan selama operasinya akan sangat memperpanjang umur layanan.

Untuk bantalan biasa bola kain baja-di-PTFE, ada transfer PTFE dari kain ke permukaan baja yang berlawanan dari cincin bagian dalam.Pelumasan apapun pada permukaan kontak geser akan mengganggu transfer ini dan memperpendek umur bantalan.Oleh karena itu, pelumasan bantalan ini tidak disarankan.

Untuk bantalan biasa bulat berbahan komposit baja-pada-PTFE, sebagai aturan, tidak boleh dilumasi.Ketika kondisi pengoperasian sedemikian rupa sehingga diperlukan penyegelan dan perlindungan yang ditingkatkan terhadap korosi.Direkomendasikan agar bearing atau ruang di sekitar bearing diisi dengan gemuk dasar litium.
